隧道无线视频监控系统解决方案

隧道施工无线视频监控系统解决方案

方案设计

在隧道内，传统意义上的多径效应问题反而成了我们利用来进行弯道传输和提高信号强度的有效手段。拓达电子根据隧道内电波传播特性，利用无线高频电波在隧道中衰减慢、传输距离远的特性，做出科学的设计，实现隧道内图像的传输和隧道内、外语音交互。

无线网络视频监控系统物理上由前端、传输、监控中心三部分组成。前端是负责图像、报警信号的采集，并经过视频服务器编码转换为数字信号。传输部分用无线网桥将数字信号以无线的方式发射、接收、汇集到监控网络。监控中心采用多级架构技术，分散监控，集中管理，查看实时图像的同时，并且对每路图像实时录制。

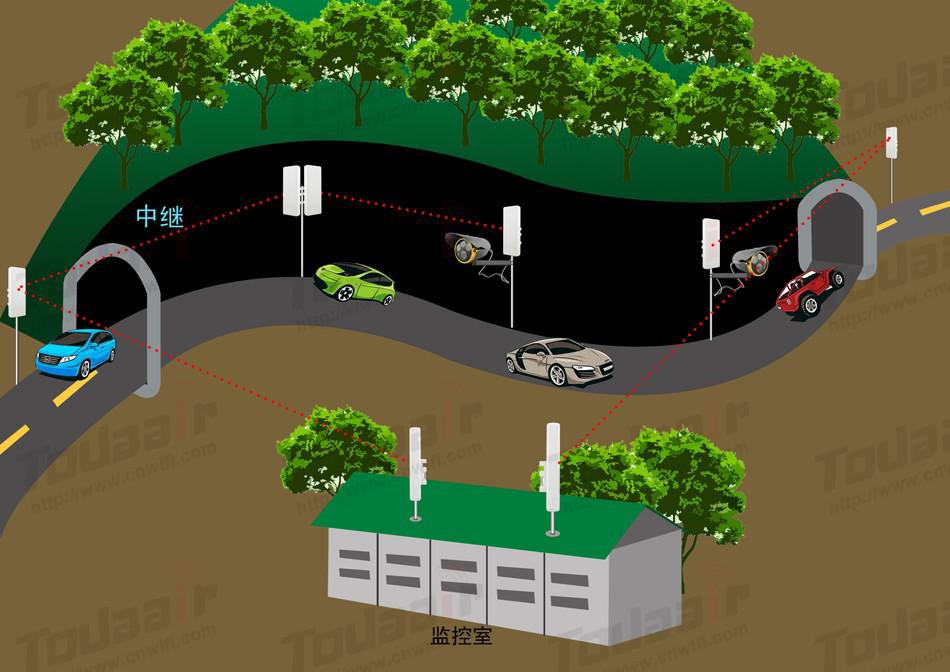

无线传输：在隧道中，建议2-3km处，做一级无线回传，当距离增加造成信号减弱影响图像传输以后，或者在隧道拐点遇到非直线遮挡时，选择适当的位置安装中继节点设备，通过应用实践，在不考虑遮挡的因素下，距离上每2-3km公里架设2个设备，其中一个用来接收车上的视频数据，通过背靠的另外一个无线设备回传到上一级的无线设备，通过多跳的方式回传最前端的视频，在隧道入口处安装1个无线设备用来接收视频数据，为监控中心进行管理提供实时的视频资料。

在隧道中成功构建无线网络后，除完成主要的视频监控外，还可以解决隧道通信的用户需求，尤其是面对较长的隧道时，传统的通信方式非常困难，效果不好。本方案用相对较低的成本，将隧道外、隧道内及不断移动的车辆、TBM机有效的联成统一的整体，监控点的图像信息准确、清晰、快速地传送到监控中心，同时可以在隧道内建立无线覆盖网络，在电瓶车上、TBM机或隧道内其他施工人员都可使用WiFi手机，自由地进行通讯。

传输设备推荐：
拓达 Ti3058K-16M无线网桥
