宁夏润德庄园太阳能无线监控案例

浏览次数:6736   发布日期:2018-05-16

宁夏润德集团是一家专注从事绿色枸杞种植、研发、加工、营销、生态观光五位一体的全产业链现代化农业综合型企业。占地面积2万亩;并紧靠种植基地建成42600㎡综合加工体,形成标准化绿色枸杞产品加工体系;成功打造“润德庄园”品牌。



随着基地设备的逐渐成熟和集团经营范围的扩张,枸杞的生长环境、空气温度、光照强度等,都需要更大的关注。但由于枸杞早已种下,铺设市电对作物影响较大,因此,润德集团经过商榷决定使用拓达太阳能无线传输系统,对枸杞生长进行24小时的监测。



项目需求

除了摄像头,枸杞的监测还需要用到农田环境监测传感器。为了保证基地户外复杂多变的环境下,能实时稳定进行监测,需要做到以下方面:


u 确保主控室与分布在各个区域的监控点成功连接,并且供电正常,以便对各个区域进行全天候实时监测;

u 农田监测需要用到传感器、摄像枪灯设备,需保证足够带宽及电量,保障传输画面清晰稳定;

u 精简布线设置,尽可能地缩短项目施工周期,并在不破坏原有枸杞地的情况下,顺利完成施工;

u 设备质量过硬,有效抵御西北地区户外恶劣天气情况,确保监控数据传输稳定;

u 占地空间不大,不阻碍日常耕作等活动。






布点图



项目分为两组线路,第一组是相距1km的无线传输,第二组由于有建筑物阻挡,我们设计了中继点进行传输。全部使用DIP3526-H网桥传输,省电高速率,适合太阳能无线供电系统使用。



拓扑图





该监控项目所有设备通过太阳能系统进行供电,使用拓达DIP3526-H拨码式无线网桥作为发射端和接收端进行无线数据传输。接收端最终连接的,除了1台球机及3个摄像枪以外,还添加一个农田专用环境监测的数据传感器,专门监测枸杞的生长环境,记录温度、湿度、光照等数据。项目仅用10天完成全部工程太阳能供电保证的白天光照时蓄电并为设备供电,晚上或阴雨天等光时段为设备供电续航。



安装实景

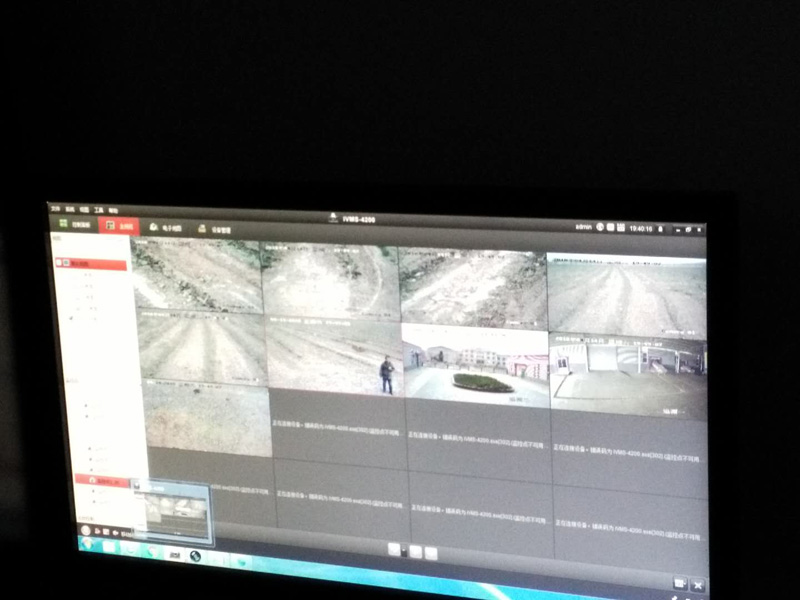

主控室实景





设备展示
